Reparación de placa base MacBook Pro 16″ A2141
Diagnóstico de placa 820-01700: El equipo negocia los 20V con el cargador, pero se queda sin consumo (0.00A).
Un estado de parálisis total

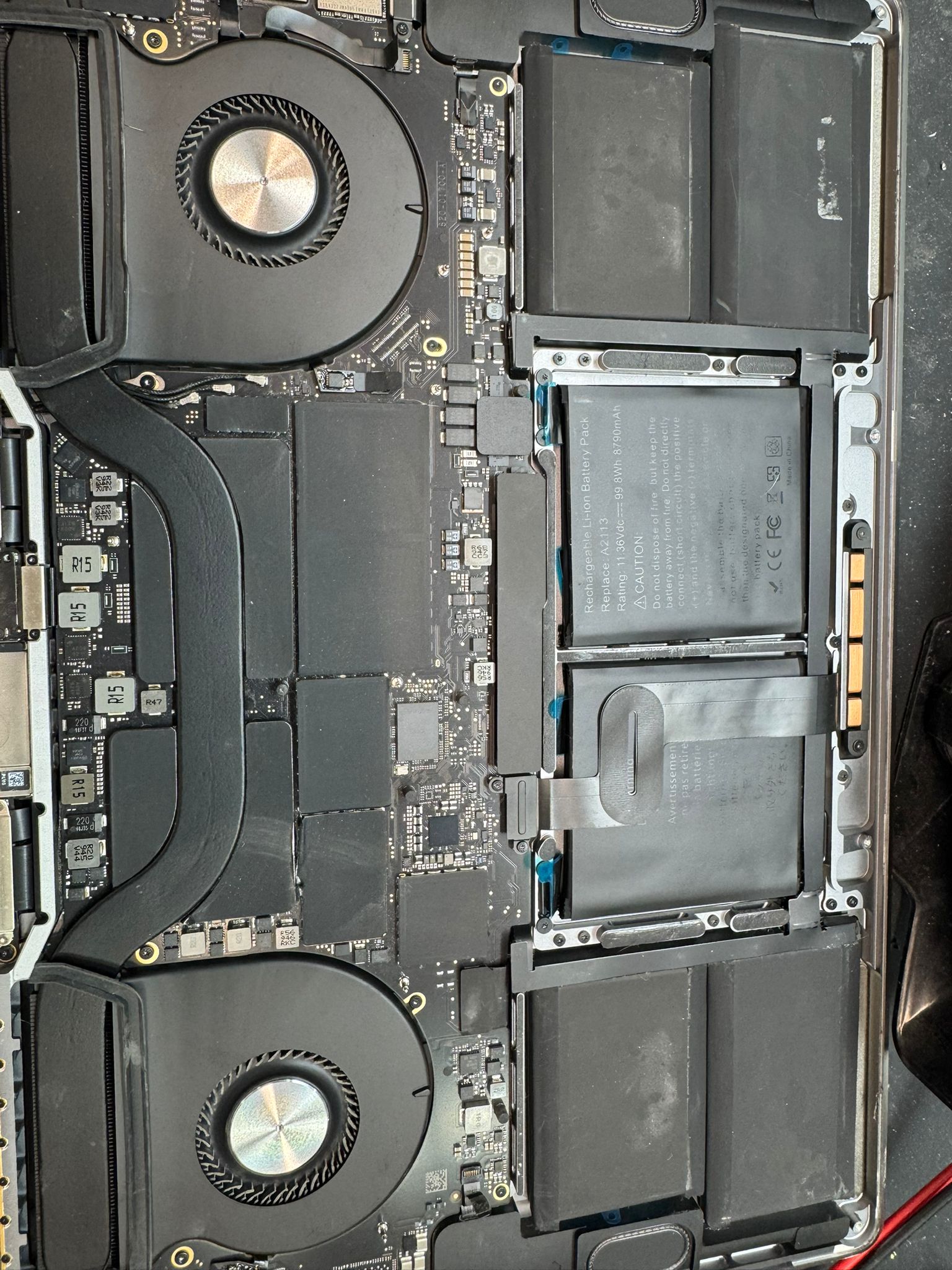

A nuestro laboratorio llega un MacBook Pro de 16 pulgadas (modelo A2141, año 2019) con un síntoma recurrente: apagado súbito y negativa a encender. Al conectar el equipo a nuestro medidor de diagnóstico USB-C, observamos un comportamiento revelador.
Los controladores CD3217 están operativos y negocian la tensión de 20V con el cargador, pero la corriente permanece inerte en 0.00A. Esta condición suele apuntar directamente al chip T2. Los 20V han sido abiertos, pero el T2 no logra completar su secuencia S5/S4 de arranque, generalmente por un fallo en sus líneas de alimentación críticas.
.jpg "MacBook Pro de 16 pulgadas modelo A2141 no enciende 2")
Proceso de Intervención en Placa
Extracción de la placa base 820-01700 y diagnóstico a nivel de componente.
1. Medición de Líneas
La línea principal PPBUS_G3H da 12.6V, lo que descarta un corto masivo primario. Pasamos a las líneas NAND, esenciales para que el T2 cargue su firmware:
- PP3V3_G3H_RTC: 0.432V (OK)
- PP0V9_SSD_VCC: 0.310V (OK)
- PP2V5_NAND_VCC: 0.000V (Corto a tierra)
Hemos encontrado la avería: la línea de 2.5V de la memoria NAND está completamente derivada a masa.
2. Inyección Térmica
Para no retirar blindajes a ciegas, inyectamos 1V (limitado a 2A) en PP2V5_NAND_VCC. La cámara térmica revela un punto caliente de inmediato.
Se trata de un condensador cerámico de filtrado (C9586) situado junto a uno de los bancos NAND. Un clásico fallo por fatiga de material que perfora las capas internas del SMD.
3. Microsoldadura
Bajo el microscopio, aplicamos flux de alta densidad y con la estación de aire a 380°C retiramos el condensador dañado. Limpiamos pads con malla y soldamos un reemplazo idéntico (2.2uF, 10V, 0402).
Medimos en escala de diodos: 0.415V. El corto ha desaparecido. Al conectar tensión, el equipo escala su amperaje correctamente hasta estabilizarse en 1.20A.
.jpg "MacBook Pro de 16 pulgadas modelo A2141 no enciende 3")
Nota del Laboratorio
Este caso del A2141 es el ejemplo perfecto de por qué un equipo «completamente muerto» y sin consumo no implica necesariamente que la CPU o el chip T2 estén fritos. Un simple condensador cerámico SMD en corto, en una línea de alimentación crítica, es suficiente para detener toda la secuencia de encendido. Un diagnóstico preciso salva placas base que otros darían por irrecuperables.
Equipo Recuperado con Éxito
Tras ensamblar el equipo, aplicamos pruebas de estrés con Heaven Benchmark y monitorizamos sensores de temperatura durante 24 horas continuas. El Mac funciona de forma estable y, lo más importante, hemos conservado intactos todos los datos del cliente.
